移動DR影像設備的濾線柵有什么作用？

添加時間：2024-11-20 14:15         瀏覽次數：         來源：

DR影像X射線在醫學檢查成像有著廣泛的使用。但是它的散射線影響成像質量問題。濾線柵的發明使用很好的解決了這個問題，構造簡單鉛條粗，密度和柵比規格單一，能減散射線但吸收較多原發射線。伴隨這醫療影像設備技術的發展，這個濾線柵的工藝制造技術有改進，鉛條變薄，柵密度和柵比有更多的選擇。特別是材料方面有新組合，填充物也依不同成像要求優化。特別是移動DR這類型的DR設備的出現，濾線柵也設計成立方便拆卸形的，方便使用。被照體情況決定是否使用，更好平衡成像質量與射線劑量。

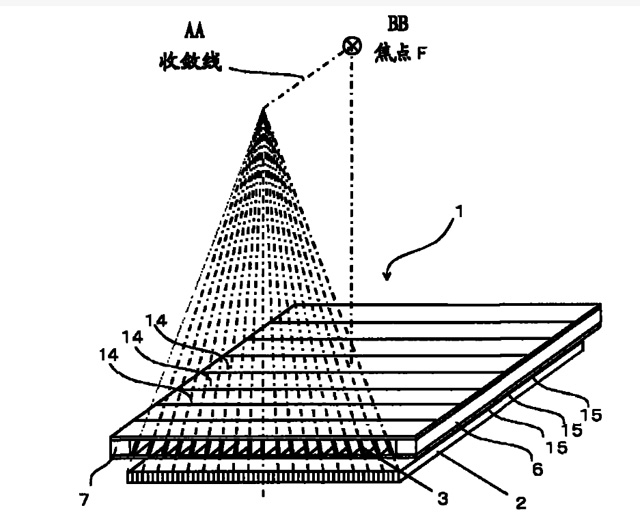

焦距：斷面看鉛條延長線會聚點到柵板垂直距離，即柵板焦距（半徑）。柵密度（N）：每厘米范圍內含有的鉛條數，一般40～65線／cm。柵比（R）：鉛條高度與柵條間隙之比，比值越高濾除散射線能力越強，一般8：1～14：1之間。結構組成：3～5mm薄板，用0.05～0.1mm鉛條，夾持在鋁或紙之間平行或按斜率排列，相鄰鉛條間用易透X線物質填充定位、黏合，如木、紙、鋁片等。

放置方面：置于人體與片盒間，聚焦面朝向X線入射方向，X線焦點放鉛條會聚線上，不能反置，X線中心對準濾線柵中心，左右偏移不超3cm，傾斜X線管要與鉛條排列方向平行。攝影時焦距改變不超焦距的25％；活動式濾線器運動時間至少長于曝光時間的1/5；因吸收原發射線要適當增加曝光條件；四肢薄位置一般不用濾線柵；不同千伏對應不同柵比；立位胸片架、乳腺DR攝影等有各自特定濾線柵要求。
